在建筑消防排烟与工业通风领域，XBF-Ⅱ箱式多翼型排烟离心式通风机凭借其紧凑的箱式结构、高效的多翼型离心叶轮和稳定的高温排烟性能，成为众多工程项目的首选设备。如果您正在搜索“XBF-Ⅱ箱式多翼型排烟离心式通风机 排烟风机图片”或“排烟风机图片大全”，那么本文将为您呈现真实的产品外观、结构细节，并结合生产厂家——上海磐业环保设备的技术特点，帮助您全面了解这款风机。

一、XBF-Ⅱ箱式排烟风机外观总览（高清图片解析）

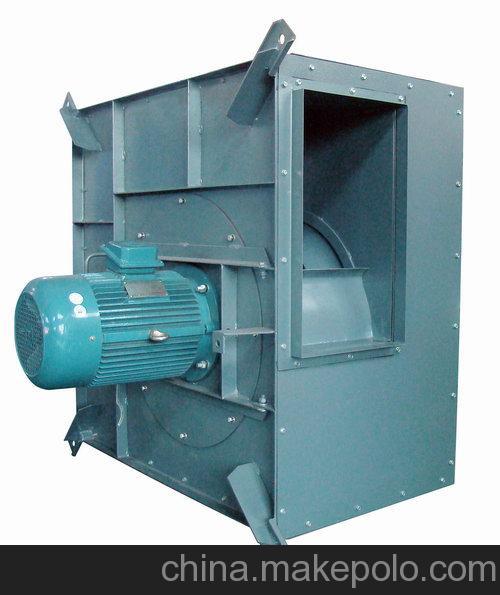

从整体外观来看，该风机采用矩形箱体，表面经过防腐喷涂处理，通常为深灰或银灰色。箱体正面设有检修门，方便日常维护；进出风口采用法兰连接，可与风管系统快速对接。下方为减震底座，有效降低运行振动。欢迎关注上海磐业环保设备官方产品图集中展示的全系列实拍图片，清晰呈现不同机号（如4#、5#、6#等）的比例尺寸差异。

二、核心结构特写（多翼型离心叶轮与箱体细节）

将图片放大观察，其核心部件是多翼型离心式叶轮——由前向弯曲的密集短叶片构成，这种设计能在较低转速下产生较高风压，特别适合长距离排烟管道。叶轮材质为耐高温钢，可满足280℃高温下连续运行30分钟以上的消防排烟要求（符合GB 51251《建筑防烟排烟系统技术标准》）。箱体内壁通常粘贴消音棉或采用双层复合板，通过图片可看到模块化的拼接缝与加固筋板。

上海磐业环保设备提供的风机图片集中，还特别展示了皮带传动与电机外置/内置的两种布局形式，方便用户根据实际空间选型。

三、应用场景效果图与不同角度图片

为了帮助搜索“排烟风机图片大全”的用户直观了解安装效果，本文汇集了多个角度：

• 正面图：显示铭牌、转向标识及检修口锁定螺栓
• 侧面图：展示电机与轴承箱的连接方式，以及进出口柔性接头（防火帆布）
• 俯视图：明确排烟方向（通常为上进下出或侧进侧出）
• 现场安装图：最常见于地下车库、楼梯间、走廊吊顶或屋顶排烟机房内

上海磐业环保设备经常会分享实际工程案例图片，如：商业综合体屋顶排烟机组群、医院地下负一层排烟系统、工厂焊接车间通风除尘联动排烟等。每一张图片均可作为选型参考。

四、如何通过“排烟风机图片”判断风机质量

并非所有的外形照片都能反映内部工艺。在看一张XBF-Ⅱ图片时，建议关注以下细节：

1. 箱体钢材厚度（一般用1.2~2.0mm镀锌钢板或彩涂板），较差的产品箱体用手按压容易凹陷。
2. 叶轮与轴的焊缝是否均匀饱满，多翼型叶片是否有扳边定型。
3. 是否留有观察窗或测试孔，如果图片中没有预留这些接口，维保会比较困难。
4. 电机是否标注绝缘等级（通常为F级或H级）。

五、结论与图片获取建议

“XBF-Ⅱ箱式多翼型排烟离心式通风机 排烟风机图片”不仅有单一角度实拍，更应包含内部结构拆解、传动组件镜面特写以及实地安装对照。当您在搜索引擎搜“排烟风机图片大全”时，不妨直接进入上海磐业环保设备有限公司的产品图集栏目，支持按机号、风量、全压进行筛选并浏览高清图片。同时欢迎致电厂家索取详细CAD外形图、选型样本或非标定制箱体对照图。只有看懂了图片背后的技术及安装要点，才能真正匹配到符合消防验收规范的排烟风机。
